ACTIVIDAD SEMANA 16

MAYO 26 AL 27 DE 2020
ASIGNATURA: DIBUJO TÉCNICO
GRADO: OCTAVO
DOCENTE: AIMER IDROBO PEREZ

RECORDEMOS ...

La semana pasada trabajamos en el la clase virtual programada por Zoom; donde tuvimos la oportunidad de aclarar varios de las dudas de los temas propuestos; esta semana vamos a continuar con un ejercicio de aplicación de Escalas:

1. Dibujar la siguiente Mesa de estudio en una de block de dibujo:

Las medidas están en cm

2. Debe dibujar la mesa de dibujo en proyección Axonométrica y tres vistas principales en una hoja de block de dibujo; utilizar escalas de reducción (ojo:debe indicar que escala utilizo en el dibujo) que se ajusten al tamaño de la hoja, las medidas que no aparezcan las puede dibujar libres pero proporcionales al gráfico dado.

3. Realizar una maqueta en cartón paja utilizando las medidas de la escala de reducción del dibujo.

La fecha de entrega es para el próximo miércoles 3 de junio,  debe enviar las evidencias fotográficas a mi correo aidrope18@gmail.com o mi Whatsapp 317 788 77 04.

No olvidar escribir el nombre completo y el grado cuando envié la evidencia.

AGRADEZCO SU VALIOSA ATENCIÓN¡¡¡

DIOS LES BENDIGA ENORMEMENTE...

NOTA:

Para atender dudas sobre las actividades planteadas sobre el tema de Escalas se han programado dos sesiones vía Zoom una para el grado 8-1 y otra para el grado 8-2; ambas en los horario de clase que se venían trabajando. Espero contar con su participación...

GRADO 8-1 - MARTES

AIMER IDROBO PEREZ le está invitando a una reunión de Zoom programada.

Tema: CLASE 8-1 DIBUJO TECNICO

Hora: 2 jun 2020 09:00 AM Bogotá

Unirse a la reunión Zoom

https://us04web.zoom.us/j/78260522352?pwd=NXNTckI2aGluakZvaVN2SmlGTXRudz09

ID de reunión: 782 6052 2352

Contraseña: 7nchW4

GRADO 8-2 - MIÉRCOLES

AIMER IDROBO PEREZ le está invitando a una reunión de Zoom programada.

Tema: CLASE 8-2 DIBUJO TECNICO

Hora: 3 jun 2020 09:00 AM Bogotá

Unirse a la reunión Zoom

https://us04web.zoom.us/j/71216017375?pwd=NFkveWZyZ0lNL2g5cTk5UGNTV3krZz09

ID de reunión: 712 1601 7375

Contraseña: 7c6Ju4

ACTIVIDAD SEMANA 14

MAYO 12 AL 14 DE 2020
ASIGNATURA: DIBUJO TÉCNICO
GRADO: OCTAVO
DOCENTE: AIMER IDROBO PEREZ

RECORDEMOS LOS CONCEPTOS ANTERIORES...

Tipos de escalas

Dependiendo de las medidas del objeto a representar y el tamaño del dibujo, tenemos tres tipos de escalas:

Natural (E=1). Las dimensiones del objeto real y el dibujado, coinciden.

De reducción (E<1). Las dimensiones del objeto son demasiado grandes para poder dibujarlas en un plano o una lámina. Las dimensiones reales hay que reducirlas para que el objeto pueda ser representado. Las piezas de un coche, el plano de una casa o bien el mapa de una ciudad, hay que reducirlas para representarlas en un plano.

De ampliación (E>1). Las dimensiones del objeto son demasiado pequeñas y conviene ampliar el dibujo. Piezas pequeñas como las que pudieran darse en relojería, son excesivamente pequeñas. Habría que ampliarlas.

OBSERVAR DETENIDAMENTE EL SIGUIENTE EJEMPLO:

Imagen 1.

Escalas normalizadas

Aunque se puede utilizar cualquier tipo de escala para que la representación del objeto en el plano sea la correcta (por ejemplo utilizando la escala E= 3:2), conviene utilizar las escalas que vienen determinadas en la norma UNE 1 – 026 – 83 (1) 2R.

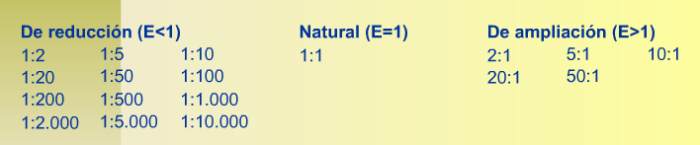

Estas escalas normalizadas son:

Imagen 2.

1. Dibujar el ejemplo de la imagen 1 en el cuaderno.

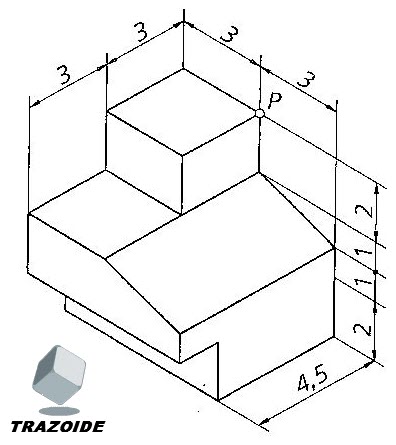

2. Trazar el siguiente isometrico a escala natural; ampliación y reducción; en una hoja de block de dibujo utilizando los instrumentos de dibujo:



Manejar las siguientes dimensiones para trabajar todo en una hoja de block de dibujo:

Para ampliar las medidas debe multiplicar todo por 1,5 ejemplo: 6 x 1,5 = 9

Para reducir las medidas debe dividir todo en 2 ejemplo: 6 / 2 = 3

La fecha de entrega es para el próximo miércoles 20 de mayo,  debe enviar las evidencias fotográficas a mi correo aidrope18@gmail.com o mi Whatsapp 317 788 77 04.

No olvidar escribir el nombre completo y el grado cuando envié la evidencia.

AGRADEZCO SU VALIOSA ATENCIÓN¡¡¡

DIOS LES BENDIGA ENORMEMENTE...

NOTA:

Para atender dudas sobre las actividades planteadas sobre el tema de Escalas se han programado dos sesiones vía Zoom una para el grado 8-1 y otra para el grado 8-2; ambas en los horario de clase que se venían trabajando. Espero contar con su participación...

GRADO 8-1 - MARTES

AIMER IDROBO PEREZ le está invitando a una reunión de Zoom programada.

Tema: SESION GRADO 8-1 DIBUJO TECNICO

Hora: 19 may 2020 09:00 AM Bogotá

Unirse a la reunión Zoom

https://us04web.zoom.us/j/72811347961?pwd=TW9wb3psWHhBRGxiWStQL1VyUXhTdz09

ID de reunión: 728 1134 7961

Contraseña: 1tK5ry

GRADO 8-2 - MIÉRCOLES

AIMER IDROBO PEREZ le está invitando a una reunión de Zoom programada.

Tema: SESION GRADO 8-2 DIBUJO TECNICO

Hora: 20 may 2020 09:00 AM Bogotá

Unirse a la reunión Zoom

https://us04web.zoom.us/j/75376722055?pwd=OUNxMHh5YS9VSDJnNkFBK0VXQlZDUT09

ID de reunión: 753 7672 2055

Contraseña: 0EP9qM

ACTIVIDAD SEMANA 13

MAYO 5 AL 7 DE 2020
ASIGNATURA: DIBUJO TÉCNICO

GRADO: OCTAVO
DOCENTE: AIMER IDROBO PEREZ

                CONCEPTOS BÁSICOS DE ESCALAS

Cuando tenemos que dibujar un edificio de viviendas en un papel nos vemos obligados a reducir sus dimensiones para que nos entre en el papel. Sin embargo, cuando queremos dibujar un componente electrónico diminuto necesitamos ampliarlo. Es aquí donde entran en juego las diferentes escalas que se usan en el dibujo técnico.

 Vamos aprender que es una escala, los tipos de escalas que se utilizan, como hacer y sacar una escala, como saber a qué escala está dibujado un objeto y el escalímetro.

¿Qué es una Escala?

 La escala es la relación que existe entre las dimensiones del dibujo de un objeto y las dimensiones reales del objeto.

 La escala se define por dos números que determinan la relación entre el dibujo y la realidad.

El primer número de la proporción o relación se refiere al dibujo en el papel.

 El segundo número de la proporción se refiere a la realidad del objeto (dimensiones reales).

 Los dos números se separan por dos puntos o por el signo de la división /.

 Escala = Dibujo : Realidad; también se puede usar el símbolo de la división; Escala = Dibujo / Realidad.

Tipos de Escalas

 Las escalas utilizadas en el dibujo técnico pueden ser de 3 tipos diferentes: Para reducir, para ampliar o para dejar las mismas dimensiones del objeto en el papel.

Escala Natural:

En este caso las medidas del objeto y las de su dibujo son las mismas. Es la

escala 1 : 1

 Escala de Reducción:

Se usa cuando el objeto en el dibujo es menor que en la realidad, es decir los objetos se dibujan más pequeños que su tamaño real.

 Por ejemplo un escala E = 1 : 20 significa que una unidad (metro, centímetro, milímetro, etc.) en el dibujo equivale a 20 unidades en la realidad, el objeto es 20 veces más grande en la realidad que en el dibujo.

 Las escalas de reducción más utilizadas son: 1:2, 1:5, 1:10, 1:20, 1:50, 1:100 y 1:1000.

 Probablemente la más usada sea la escala 1.2

Escala de Ampliación:

Se usa cuando necesitamos hacer el dibujo del objeto más grande que el objeto real. El dibujo es más grande que el objeto real. Por ejemplo  E = 10 : 1; significa que diez unidades en el dibujo equivalen a 1 unidad en la realidad. El objeto es 10 veces más pequeño en la realidad que en el dibujo.

Las escales más usadas de Ampliación son: 2:1; 5:1; 10:1 y 20:1

PARA AMPLIAR EL APRENDIZAJE OBSERVAR DETENIDAMENTE EL SIGUIENTE VÍDEO TUTORIAL:

1. REALIZAR UN MAPA CONCEPTUAL EN EL CUADERNO, RECUERDE QUE DEBE ACOMPAÑAR LOS CONCEPTOS DE ESCALAS CON DIBUJOS.

La fecha de entrega es para el próximo miércoles 13 de mayo,  debe enviar las evidencias fotográficas a mi correo aidrope18@gmail.com o mi Whatsapp 317 788 77 04.

No olvidar escribir el nombre completo y el grado cuando envié la evidencia.

AGRADEZCO SU VALIOSA ATENCIÓN¡¡¡

DIOS LES BENDIGA ENORMEMENTE...
