NOMAS BÁSICAS DE ACOTACIÓN:

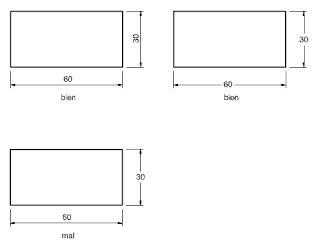

NORMA 1

Las cifras de cota se pueden situar centradas sobre la línea de cota o en medio de esta, interrumpiéndola, pero en un mismo dibujo se debe emplear un único procedimiento.

NORMA 2

Las cifras de cota se pueden escribir en paralelo a las líneas de cota, tanto en horizontal como en vertical (en este último caso aparece a la izquierda de la línea de cota). También se pueden situar en medio de las líneas de cota, en cuyo caso se escriben siempre en horizontal. En un mismo dibujo se debe emplear un único procedimiento.

NORMA 3

No pueden utilizarse como líneas de cota ni la arista ni los ejes de un objeto. Además, una línea de cota tampoco puede terminar en un vértice.

NORMA 4

Las líneas de cota no pueden cruzarse entre sí ni con las líneas auxiliares de cota. Deben colocarse siempre por el exterior, salvo para acotar elementos interiores de un objeto, como, por ejemplo, un agujero.

NORMA 5

Las líneas de cota relacionadas entre sí se deben dibujar alineadas; no deben alinearse, sin embargo, cotas que no estén relacionadas entre sí.

NORMA 6

Los ángulos se acotan mediante un arco de circunferencia con centro en el vértice de dicho ángulo y la indicación de los grados que abarca. Cuando sea necesario acotar ángulos de lados pequeños, se prolongarán sus lados mediante líneas auxiliares. La situación de las cifras de cota se regirá por los mismos criterios que las acotaciones lineales.

NORMA 7

Para finalizar, observa a continuación las diferentes formas de acotar los diámetros y radios de una circunferencia o arco.

1. Realizar mapa conceptual del tema propuesto de Normas básicas de acotación en el dibujo técnico; Debe realizar todas las gráficas de los ejemplos de acotado de la forma correcta e incorrecta, en el cuaderno de dibujo técnico.

La fecha de entrega es para el próximo miércoles 22 de julio,  debe enviar las evidencias fotográficas a mi correo aidrope18@gmail.com o mi Whatsapp 317 788 77 04.

No olvidar escribir el nombre completo y el grado cuando envié la evidencia.
